HE-214 (4G)

Características HE-214 (4G)

O HE-214 é um rastreador 4G que possui 2 entradas e 1 saída. Trabalha nas frequências 4G CAT 1 com Fall Back para redes 2G.

Conectividade 4G LTE CAT 1 com Fall Back para 2G;
Antenas celulares e GNSS internas;
Possui modo sleep;
Possui igição virtual por acelerômetro;
Posicionamento por ângulo e tempo;
Acelerômetro de 3 eixos;
Gerenciamento e atualização de dispositivos por OTA (Over-The-Air);
Comunicação TCP;
Possibilidade de configurar através do servidor, SMS e PC ;
Capacidade de memória: 5000 posições;

Especificações Físicas

Dimensões: 80 x 38 x 17 mm (C x L x A);

Peso: 53g;

Utiliza MicroSIM (3FF);

1 Entrada para ignição(VCC);

1 Entrada digital acionada com GND;

1 Saída digital acionada com GND;

Possui chave para ligar/desligar a bateria backup(modo estoque);

Possui entrada USB para configuração;

Possui LED indicador de STATUS de GPS e rede;

Especificações de energia

Tensão de alimentação: 9 ~ 90 VDC;

Consumo típico modo normal: 35 mA

Consumo típico modo sleep = 5 mA;

Bateria backup: 3,7 VDC/140mAh LithiumPolymer;

Especificações Operacionais

emperatura de operação: -25 ~ 75 graus;

Temperatura de armazenamento: -25 ~ 75 graus;

Grau de proteção: IP54;

Humidade de operação: 5% ~ 95%;

Temperatura de operação da bateria: -20 ~ 60 graus;

Temperatura de armazenamento da bateria: -20 ~ 45 graus por 1 mês / -20 ~ 35 graus por 6 mês;

Especificações de GPS

GNSS: GPS Beidou;

Precisão de Posicionamento: 2m CEP

Antena: 25 x 25 x 4 mm / ceramica

Capturar Sensibilidade: -147dBm

WarmStart: -156dBm

Recapture Sensitivity: -160dBm

Tracking Sensitivity: -162dBm

Tempo de Posicionamento: ColdStart:27s / WarmStart:1s

Especificações de rede

Tecnologia: LTE CAT 1/GSM;

Banda:

LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B28/B66
GSM:850/900/1800/1900MHz

Esquema Elétrico

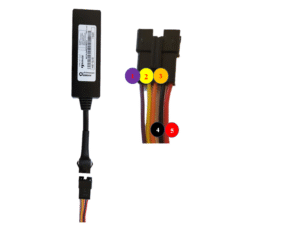

O HE-214 possui um conector de 5 pinos, onde é conectado seu chicote de instalação. Neste conector estão localizados os pinos de alimentação e todas a entradas / saídas. Abaixo a imagem e tabela descrevem os pinos:

Descrição:

Chicote de Instalação

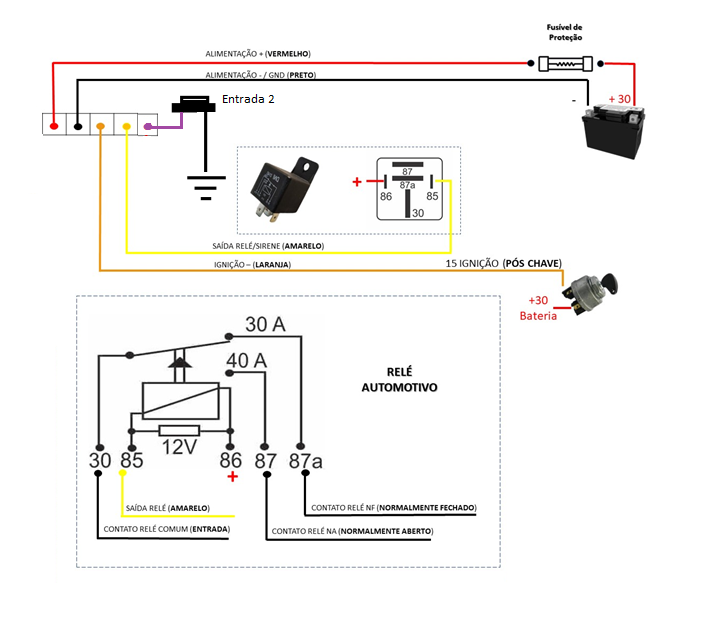

Para ilustrar como deve ser feita a instalação elétrica do HE-214 no veículo, segue abaixo uma imagem ilustrativa:

Leds HE-214 (4G)

Indicação dos leds de Status HE-214 (4G)

Leds de status

O HE-214 possui 2 LEDs de indicação do status de GPS e conectividade do Modem. Onde o Led AZUL indica o status de GPS e o led LARANJA o status da conectividade GSM/LTE(CAT-1).

A imagem abaixo mostra o posicionamento dos LEDs na placa e a vista externa do equipamento, como também a tabela indicando a codificação de acordo com o funcionamento.

FIRMWARE

Releases

DATA	VERSÃO	DETALHES	ARQUIVO OTA
19/12/2024	4G(70SALASE)_HINOVA_V_2.0 2024/04/01	Versão Inicial	fotaurl#http://47.242.189.249/down/h20/h20240401.bin#
19/12/2024	4G2(70SALASE)_HINOVA_V_3.1 2024/12/19_HE_214	Versão Inicial	Versões de firmware que contem “V_3.1” não podera ser atualizado por outros firmwares

Download da versão do firmware

O procedimento de atualização deve ser feito via OTA, basta enviar a mensagem contida no ” Arquivo OTA” via SMS ou GPRS.
